آشنایی و آموزش کار با انواع ارتعاش سنج

ارتعاش سنج ابزاری است که برای اندازه گیری و تجزیه و تحلیل ارتعاشات سیستم های مکانیکی استفاده می شود. معمولاً در محیط های صنعتی و تولیدی برای نظارت بر سلامت ماشین آلات و تجهیزات استفاده می شود که کاربران برای خرید و استعلام قیمت انواع ارتعاش سنج میتوانند با فروشگاه تجهیزات آزمایشگاهی روناکو در ارتباط باشند.

لرزش یک مشکل رایج در سیستم‌های مکانیکی است و در صورت عدم کنترل می‌تواند آسیب‌های قابل توجهی به بار آورد. ارتعاشات می تواند باعث ساییدگی و پارگی دستگاه شود که می تواند منجر به خرابی و خرابی شود. تجزیه و تحلیل ارتعاش به تشخیص زودهنگام این مسائل کمک می کند، به طوری که می توان قبل از ایجاد هر گونه آسیب قابل توجهی به آنها رسیدگی کرد.

ارتعاش سنج دستگاهی پیچیده است که از حسگرهایی برای تشخیص ارتعاشات در سیستم های مکانیکی استفاده می کند. سنسورها معمولاً روی ماشین آلات یا تجهیزات نصب می شوند و ارتعاشات را در جهات و فرکانس های مختلف اندازه گیری می کنند. سپس تحلیلگر داده های جمع آوری شده توسط حسگرها را پردازش کرده و تحلیلی از ارتعاشات ارائه می دهد.

تجزیه و تحلیل ارائه شده توسط یک ارتعاش سنج می تواند به شناسایی انواع مسائل مربوط به سیستم های مکانیکی کمک کند. این موارد می تواند شامل عدم تعادل، ناهماهنگی، شلی، سایش یاتاقان و سایر مشکلات باشد. با شناسایی زودهنگام این مسائل، پرسنل تعمیر و نگهداری می توانند اقدامات اصلاحی را برای جلوگیری از بروز مشکلات جدی تر انجام دهند.

انواع مختلفی از آنالایزرهای ارتعاش موجود است و ویژگی ها و قابلیت های آنها متفاوت است. برخی از آنها دستگاه های دستی هستند که برای تجزیه و تحلیل در محل استفاده می شوند، در حالی که برخی دیگر پیچیده تر هستند و می توانند برای نظارت مداوم ماشین آلات و تجهیزات استفاده شوند.

یکی از ویژگی های مهمی که باید در یک ارتعاش سنج جستجو کرد، توانایی ذخیره و تجزیه و تحلیل داده ها در طول زمان است. این به پرسنل تعمیر و نگهداری اجازه می دهد تا سلامت ماشین آلات و تجهیزات را در طول زمان ردیابی کنند و روندهایی را که ممکن است نشان دهنده مشکلات در حال توسعه باشد را شناسایی کنند.

یکی دیگر از ویژگی های مهمی که در یک ارتعاش سنج باید به دنبال آن بود، امکان ارائه هشدارها و اعلان ها در زمان واقعی است. این به پرسنل تعمیر و نگهداری اجازه می دهد تا در صورت مشاهده مشکل فوراً مطلع شوند تا بتوانند قبل از بروز هر گونه آسیب قابل توجه اقدامات اصلاحی را انجام دهند.

کاربردهای مختلفی برای تحلیلگرهای ارتعاش در محیط های صنعتی و تولیدی وجود دارد. می توان از آنها برای نظارت بر سلامت موتورها، پمپ ها، فن ها، توربین ها و سایر ماشین آلات و تجهیزات استفاده کرد. آنها همچنین می توانند برای نظارت بر وضعیت سازه ها، مانند ساختمان ها و پل ها، برای تشخیص هر گونه مشکل در حال توسعه در پایه ها یا سایر اجزای سازه استفاده شوند.

آموزش کار با دستگاه ارتعاش سنج

استفاده از یک تحلیلگر ارتعاش می تواند به شما کمک کند تا سلامت ماشین آلات و تجهیزات خود را با تشخیص علائم اولیه مشکلات مانند عدم تعادل، ناهماهنگی و سایش یاتاقان کنترل کنید. در اینجا چند مرحله کلی وجود دارد که باید هنگام استفاده از یک تحلیلگر ارتعاش دنبال کنید:

مکان سنسورها را شناسایی کنید: اولین قدم در استفاده از تحلیلگر ارتعاش، شناسایی مکانی است که سنسورها را در آن قرار می دهید. باید حسگرها را در مکان هایی قرار دهید که نشان دهنده رفتار کلی ارتعاش دستگاه باشد. این ممکن است شامل محفظه یاتاقان، محفظه موتور یا سایر قسمت های کلیدی باشد.

سنسورها را وصل کنید: پس از شناسایی مکان سنسورها، می توانید سنسورها را به دستگاه متصل کنید. این ممکن است شامل استفاده از پایه های مغناطیسی یا نوار چسب برای اتصال ایمن حسگرها به دستگاه باشد.

راه اندازی آنالایزر: در مرحله بعد، باید آنالایزر ارتعاش را راه اندازی کنید. این ممکن است شامل اتصال سنسورها به تحلیلگر، پیکربندی تنظیمات برای نوع اندازه گیری مورد نظر و تنظیم محدوده فرکانس و دامنه دامنه باشد.

اندازه‌گیری کنید: با تنظیم آنالایزر و سنسورهای متصل به دستگاه، اکنون می‌توانید اندازه‌گیری کنید. بسته به نوع آنالایزر، این ممکن است شامل اندازه گیری نقطه ای یا نظارت مداوم در یک دوره زمانی باشد.

تجزیه و تحلیل داده ها: پس از اندازه گیری، می توانید داده ها را با استفاده از نرم افزار تحلیلگر ارتعاش تجزیه و تحلیل کنید. این ممکن است شامل انجام تجزیه و تحلیل فرکانس، مقایسه نتایج با اندازه‌گیری‌های قبلی، یا جستجوی الگوها یا روندها در داده‌ها باشد.

تفسیر نتایج: پس از تجزیه و تحلیل داده ها، باید نتایج را تفسیر کنید تا مشخص شود آیا مشکلی وجود دارد یا خیر. این ممکن است شامل جستجوی نشانه هایی از سایش یاتاقان، ناهماهنگی، عدم تعادل، یا مسائل دیگر باشد.

اقدامات اصلاحی: در صورت شناسایی مشکلات، باید اقدامات اصلاحی برای رفع مشکلات انجام دهید. این ممکن است شامل تنظیم تراز ماشین، جایگزینی یاتاقان ها یا متعادل کردن اجزای چرخان باشد.

به طور کلی، استفاده از یک ارتعاش سنج مستلزم برنامه ریزی دقیق، توجه به جزئیات و دانش دستگاه تحت نظارت است. با دنبال کردن این مراحل و تفسیر صحیح نتایج، می توانید مشکلات احتمالی را زود تشخیص دهید و اقدامات اصلاحی را برای جلوگیری از آسیب بیشتر به ماشین آلات و تجهیزات خود انجام دهید.

انواع ارتعاش سنج:

انواع مختلفی از آنالایزرهای ارتعاش وجود دارد که هر کدام ویژگی ها و قابلیت های خاص خود را دارند. در اینجا برخی از رایج ترین انواع تحلیلگرهای ارتعاشی آورده شده است:

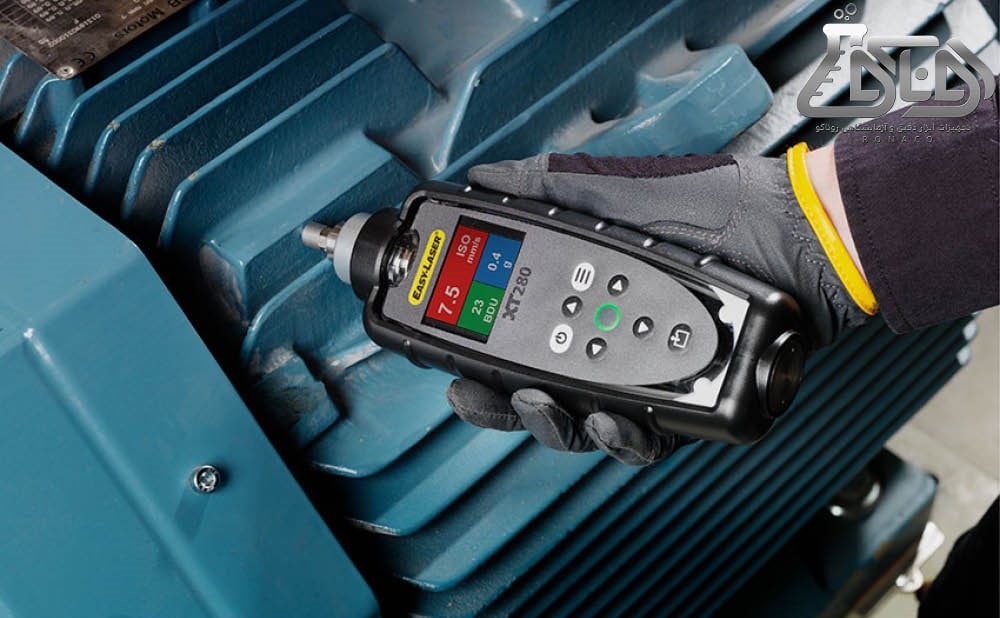

آنالایزرهای لرزش دستی: دستگاه های قابل حملی هستند که برای استفاده در محل یا در محل طراحی شده اند. آنها معمولا یک صفحه نمایش داخلی و تعداد محدودی سنسور دارند، اما بسیار قابل حمل و آسان برای استفاده هستند.

تحلیلگرهای ارتعاشی جمع آوری کننده داده ها: این دستگاه های پیشرفته تری هستند که برای جمع آوری و ذخیره مقادیر زیادی داده ارتعاشی استفاده می شوند. آنها معمولاً حسگرهای بیشتری نسبت به آنالیزگرهای دستی دارند و می توانند برای تجزیه و تحلیل داده ها به رایانه یا دستگاه دیگری متصل شوند.

سیستم های نظارت بر ارتعاش آنلاین: اینها سیستم های نظارت مستمر هستند که برای نظارت بر سطوح ارتعاش در زمان واقعی طراحی شده اند. این نوع ارتعاش سنج ها معمولاً از حسگرهای بی‌سیمی استفاده می‌کنند که روی ماشین‌آلات و تجهیزات نصب شده‌اند و می‌توانند هشدارها و اعلان‌هایی را در زمانی که سطح ارتعاش از آستانه‌های از پیش تعیین‌شده فراتر رود، ارائه دهند.

آنالایزرهای FFT: آنالایزرهای FFT (تبدیل فوری فوریه) ارتعاش سنج های تخصصی هستند که برای تجزیه و تحلیل سیگنال های ارتعاش در حوزه فرکانس استفاده می شوند. آنها معمولاً برای تجزیه و تحلیل ارتعاشات پیشرفته تر، مانند آنالیز مودال و تست پاسخ فرکانسی استفاده می شوند.

ماشین های متعادل کننده: ماشین های بالانس، آنالایزرهای تخصصی ارتعاش هستند که برای اندازه گیری و اصلاح عدم تعادل در ماشین های دوار استفاده می شوند. آنها معمولاً دارای یک موتور داخلی و سنسورهایی هستند که سطوح ارتعاش را در حین کار دستگاه اندازه گیری می کنند و می توانند به طور خودکار توزیع وزن را برای اصلاح هرگونه عدم تعادل تنظیم کنند.

آنالایزرهای مودال: آنالایزرهای مودال، ارتعاش سنج های پیشرفته ای هستند که برای تجزیه و تحلیل فرکانس ها و حالت های طبیعی ارتعاش سازه ها و سیستم های مکانیکی استفاده می شوند. آنها معمولاً در طراحی و آزمایش ماشین آلات و تجهیزات جدید استفاده می شوند.

به طور کلی، نوع ارتعاش سنجی که انتخاب می کنید به نیازها و نیازهای خاص شما بستگی دارد. آنالایزرهای دستی برای اندازه‌گیری‌های سریع و در محل ایده‌آل هستند، در حالی که سیستم‌های پیشرفته‌تر مانند جمع‌آوری داده‌ها و سیستم‌های نظارت آنلاین برای نظارت مستمر و تجزیه و تحلیل داده‌ها مناسب‌تر هستند. برای کاربردهای تخصصی مانند بالانس و آنالیز مودال، ممکن است به تحلیلگرهای ارتعاش تخصصی بیشتری نیاز باشد.

ارتعاش سنج بدن:

ارتعاش سنج های بدن ، دستگاه هایی هستند که ارتعاشات مکانیکی را اندازه گیری می کنند. این ارتعاشات نوسانات سریع در یک سیستم مکانیکی خاص حول محور اتصالات را شامل می شود.

استفاده از ارتعاش سنج های دست و بازو می تواند در بسیاری از موارد مهم باشد:

1. ارزیابی ارتعاشات بدنی: این دستگاه به شما امکان می‌دهد تا ارتعاشات وارده بر دست، پا، بازو و تمام سطح بدن را به صورت دقیق اندازه‌گیری کنید. این اطلاعات می‌تواند در ارزیابی شرایط کاری، تحلیل ارتعاشات در ورزشکاران، و مطالعه تأثیر ارتعاشات بر سلامت بدن مفید باشد.
2. تشخیص مشکلات مکانیکی: با استفاده از این دستگاه، می‌توانید ارتعاشات ناشی از مشکلات مکانیکی در دستگاه‌ها، سیستم‌ها، یا سازه‌ها را تشخیص دهید. این اطلاعات می‌تواند در پیشگیری از خرابی‌ها و بهبود عملکرد کمک کند.
3. تحلیل فرکانسی: این دستگاه قابلیت اندازه‌گیری ارتعاشات در محدوده‌های فرکانسی مختلف را داراست. اطلاعات فرکانسی می‌تواند در تحلیل و بهینه‌سازی سیستم‌ها و ماشین‌آلات مفید باشد.
4. مطالعه نویز و ارتعاشات در محیط کار: این دستگاه می‌تواند در اندازه‌گیری نویز کلاس 1 و ارتعاشات وارده بر دست، بازو و تمام سطح بدن به صورت همزمان کمک کند. این اطلاعات می‌تواند در بهبود شرایط کاری و کاهش خطرات مرتبط با ارتعاشات کاربران مفید باشد.

ارتعاش سنج 4 کاناله دست و بازو مدل SVAN958A کمپانی SVANTEK

به طور خلاصه، استفاده از این دستگاه می‌تواند در بهبود سلامت بدن، پیشگیری از خرابی‌ها، و بهبود عملکرد ماشین‌آلات کمک کند.

ارتعاش سنج 6 کاناله مدل SV 106 از کمپانی SVANTEK یک دستگاه منحصر به فرد است که به همراه تجهیزات و تحلیل ارتعاش وارده بر بدن، ارتعاشات را به صورت کامل اندازه‌گیری می‌کند. این دستگاه، برای کاربرانی که نیاز به اندازه‌گیری نویز کلاس 1 و ارتعاشات وارده بر دست، بازو و تمام سطح بدن به صورت همزمان دارند، یک انتخاب عالی است. ویژگی‌های ارتعاش سنج 6 کاناله SV 106 عبارتند از:

• اندازه‌گیری ارتعاشات وارده بر دست، پا، بازو و تمام سطح بدن
• محدوده فرکانس از 0.1Hz تا 2828Hz
• بازه‌های اندازه‌گیری برای دست و بازو: 0.01ms^-2 RMS / 500ms^-2 Peak
• بازه‌های اندازه‌گیری برای تمام سطح بدن: 0.01ms^-2 RMS / 50ms^-2 Peak
• دارای حافظه داخلی 16 مگابایت برای ذخیره‌سازی اندازه‌گیری‌ها
• قابلیت اتصال به کامپیوتر جهت انتقال اطلاعات و داده‌ها
• دارای یکسال گارانتی و ده سال خدمات پس از فروش با توجه به نیاز شما، این دستگاه می‌تواند به شما در اندازه‌گیری ارتعاشات مورد نظر کمک کند.

نتیجه گیری:

ارتعاش سنج یک ابزار حیاتی برای اطمینان از سلامت و قابلیت اطمینان ماشین‌آلات و تجهیزات در محیط‌های صنعتی و تولیدی است. تحلیلگر ارتعاش دستگاه پیچیده ای است که از حسگرها برای تشخیص ارتعاشات در سیستم های مکانیکی استفاده می کند و داده های جمع آوری شده را تجزیه و تحلیل می کند. با شناسایی زودهنگام مشکلات در حال توسعه، پرسنل تعمیر و نگهداری می توانند اقدامات اصلاحی را برای جلوگیری از بروز مشکلات جدی تر انجام دهند. هنگام انتخاب یک تحلیلگر ارتعاش، مهم است که ویژگی هایی مانند ذخیره سازی و تجزیه و تحلیل داده ها، هشدارها و اعلان های بلادرنگ و سازگاری با انواع مختلف ماشین آلات و تجهیزات را در نظر بگیرید.
